NANON
1 製品情報

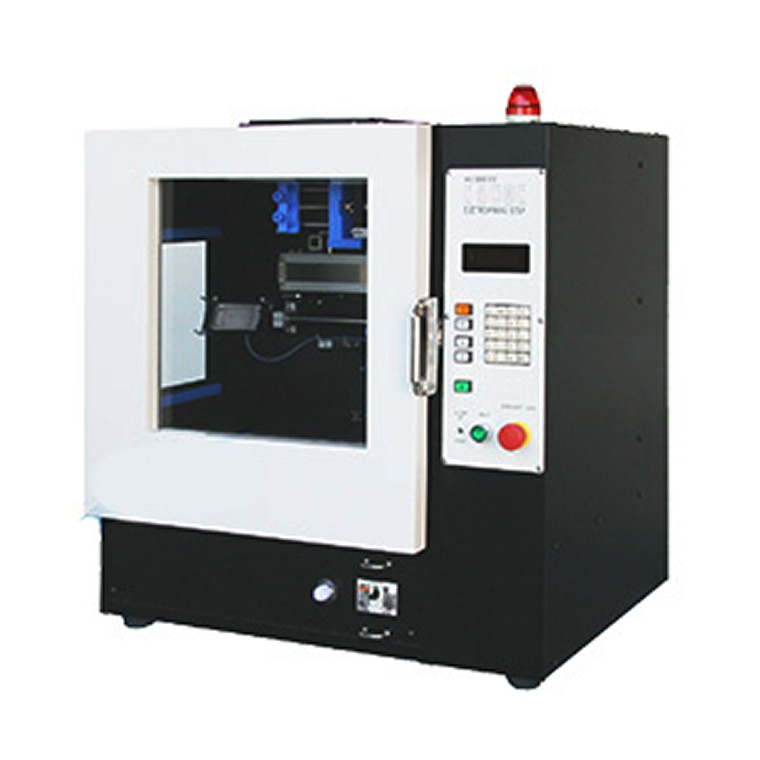

NANONは研究開発用のナノファイバー電界紡糸装置のスタンダードモデルです。 スピナレット、コレクタなどのシステムパーツを組み合わせ、紡糸条件を設定することにより、さまざまな材料をナノファイバーに紡糸することができ多くのお客様にご利用いただいています。
概要
メックの独自技術により繊維径の均一性が高い高品質なナノファイバーの作成が可能で世界中の大学・研究機関・企業でご使用いただいています。
この度、ナノファイバー電界紡糸装置 「NANON」 は、国内外の納入実績300台を突破しました。
特徴
- 高均一性、高品質のナノファイバー作成が可能
- ドアのインターロックや強化ガラス、高電圧の遮断などの安全対策を徹底
- テンキーによる簡単プログラミング、自動クリーニング機能など作業者の負担を低減
- 着脱可能なシステムパーツ (スピナレット・コレクタ) で希望の形状の作成をサポート
仕様
| 用途 | 研究開発 |
|---|---|
| 主な製作物 | 不織布、配向膜、芯鞘ファイバー、ナノワイヤー、チューブ状ファイバー |
| 標準コレクタ | プレート |
| オプションコレクタ | ドラム Φ100w200、ドラム Φ200w200、 ドラム Φ200w30、ディスク 、マンドレル (ｗ200)、ロールtoロール、 Y軸可動 (コントローラが必要) |
| 標準スピナレット | クリップスピナレット |
| オプションスピナレット | 縦型クリップ、 チューブレス、 芯鞘 (シリンジポンプ(外付け))、 マルチジェット 4穴 |
| 高電圧電源 | 電圧： 0.5 kV - 30.0 kV 、電流： 0 - 50 μA |
| トラバース速度 | 0～300㎜/sec |
| コレクタ回転数 | ドラム：100 rpm - 3000 rpm、ディスク：100 rpm - 3000 rpm、マンドレル：50 rpm - 100 rpm |
| 紡糸距離 | 50 - 150 mm |
| 制御パラメータ | 高電圧値、ポンプ溶液送り出し量 (フィードレート) 、コレクタ回転速度 、スライダー上下移動量 (半自動) 、クリーニング頻度および間隔、トラバース速度および距離 |
| ファン吸排気量 | 12 m3/hr 以上 |
| フィードレート | 0.1 - 100 mL/hr |
| シリンジ容量 | 2.0 / 5.0 / 10.0 (mL) |
| 安全装置 | 高電圧インターロック、高電圧出力の高速遮断 (電源オフ後) 、非常停止ボタン、高圧表示灯、強化ガラス、ドアロック (オプション) |
| 環境条件 | 温度：20℃ - 30℃ 、湿度：30％ - 70％ (結露のないこと) |
| 定格電源 | AC85V - 125 V, 170V - 250 V 50Hz/60Hz (出荷時選択) |
| 消費電力 | 1 kVA以下 |
| 外形寸法 | 830W x 615D x 875H (mm) |
| チャンバー内寸法 | 550W x 400D x 580H (mm) |
| 重量 | 110 kg以下 |
2 システムパーツ（搭載可能なコンポーネンツ）
-

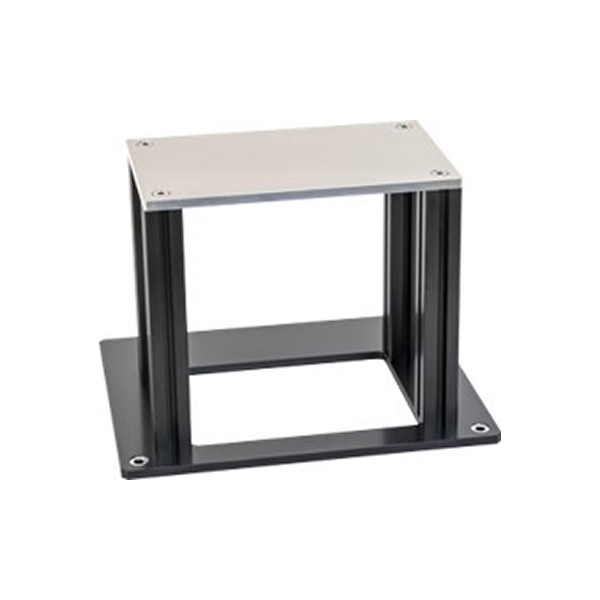

プレートコレクタ
不織布の紡糸に最適
-

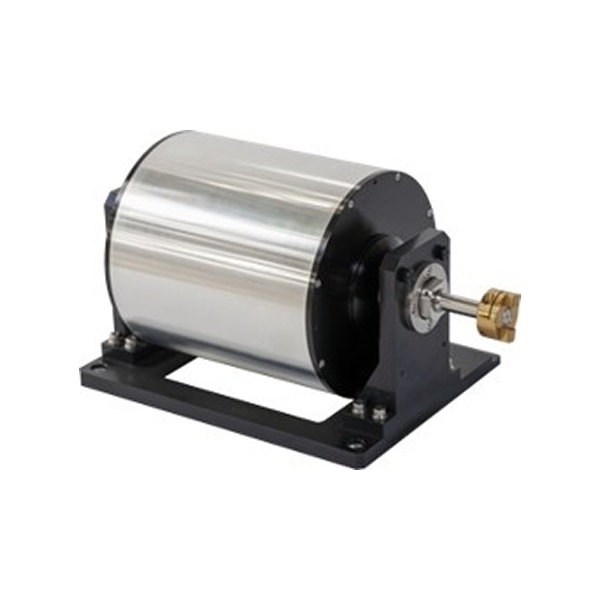

ドラムコレクタ
φ100W200、φ200W200、Φ200W30から選択。回転数変更で不織布や配向性ナノファイバーを作成可能
-

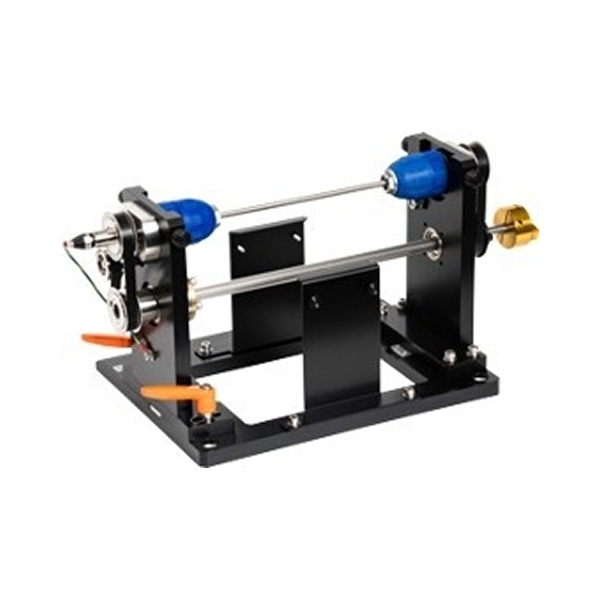

マンドレルコレクタ
チューブ状のナノファイバー構造体を作製
-

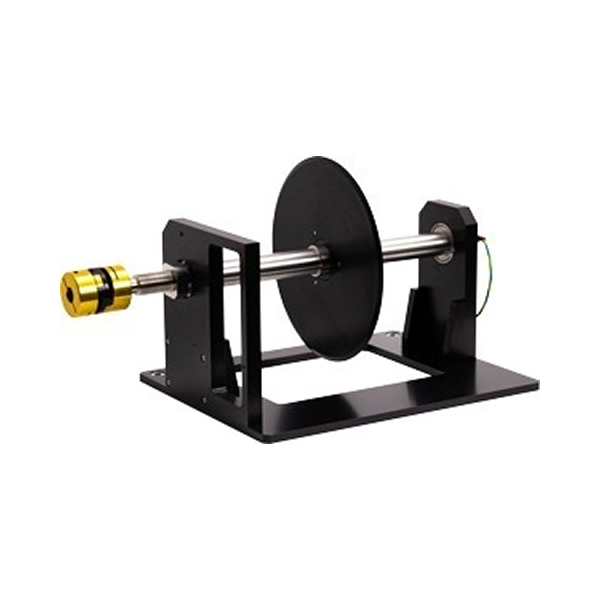

ディスクコレクタ
配向したナノファイバーの束 (バンドル) を作製
-

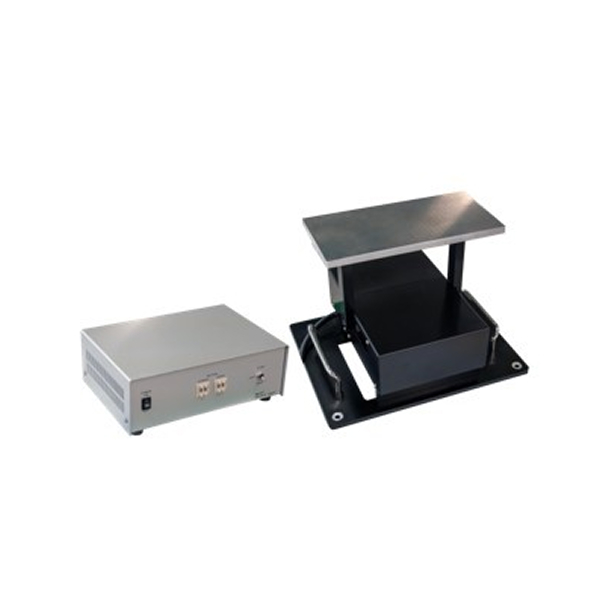

Y軸可動コレクタ (+コントローラ)
プレートコレクタをY軸方向に可動 (ストローク：±25 mm)
-

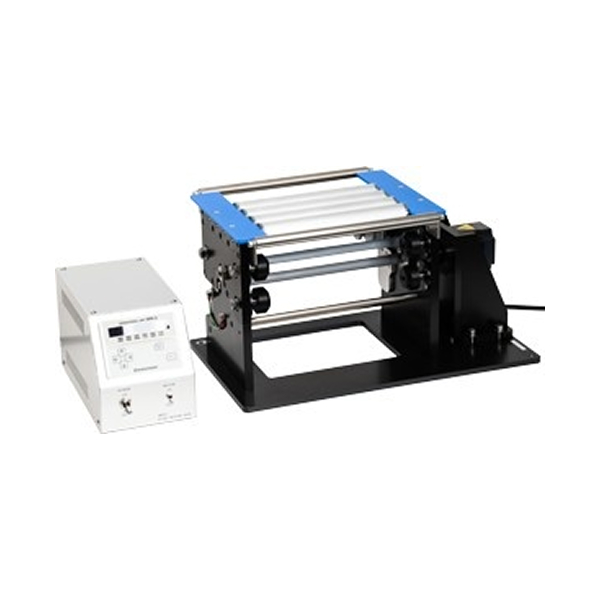

ロール・トゥ・ロールコレクタ
ナノファイバーシートを作成
(基材にアルミホイル使用可能)
-

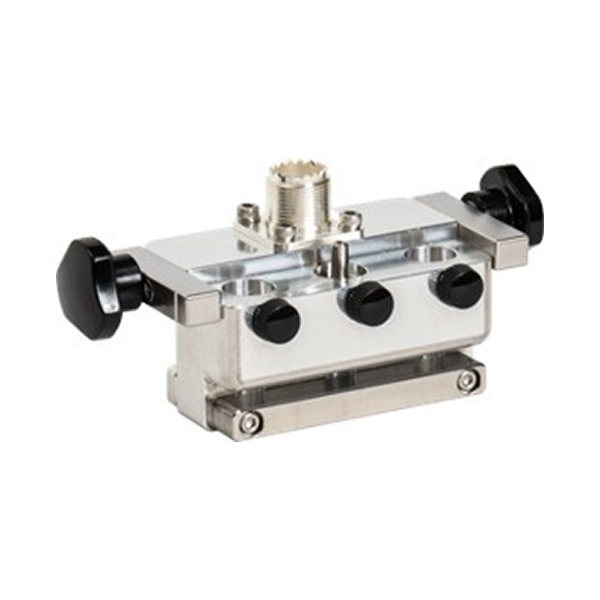

クリップスピナレット
短時間で多種の溶液の紡糸が可能な標準スピナレット
-

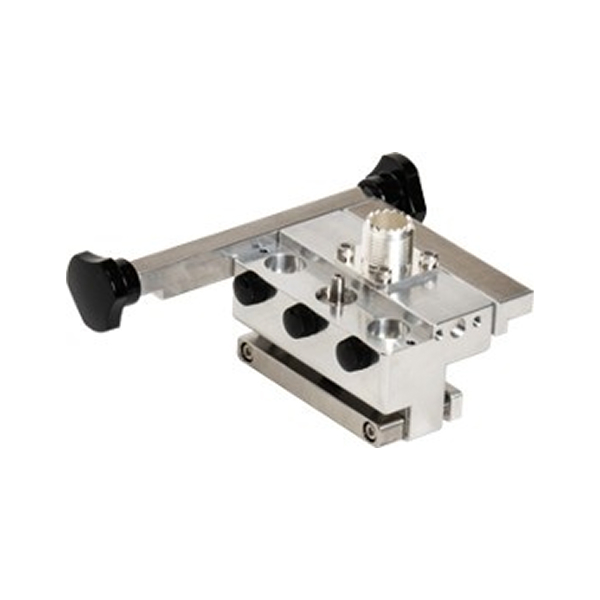

縦型クリップスピナレット
ノズルの配列を縦型にしたもので 洗浄、交換などの取り扱いが簡単
-

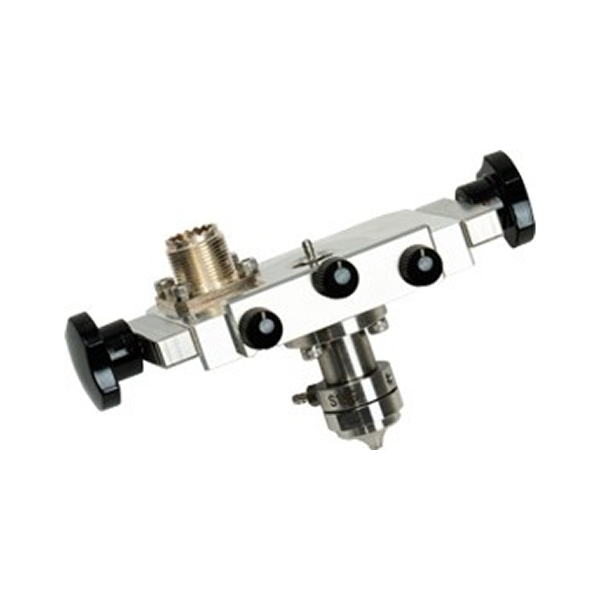

芯鞘スピナレット
中空ファイバー、芯鞘構造ファイバーを紡糸可能
-

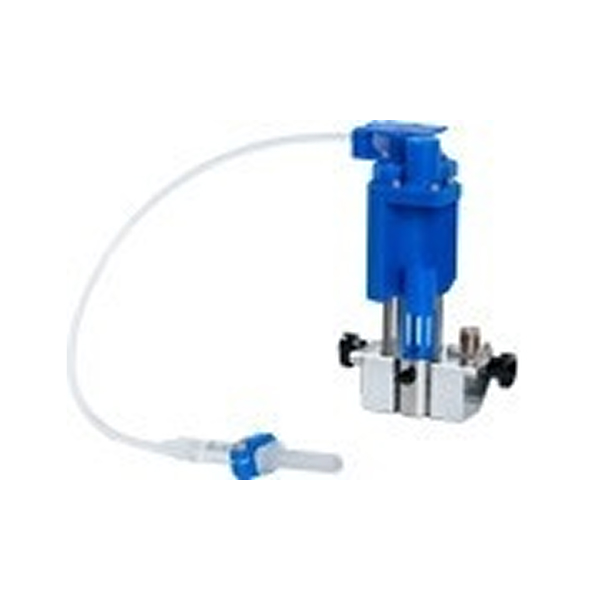

チューブレススピナレット
注射器を直接取り付け、少量の溶液で紡糸可能
-

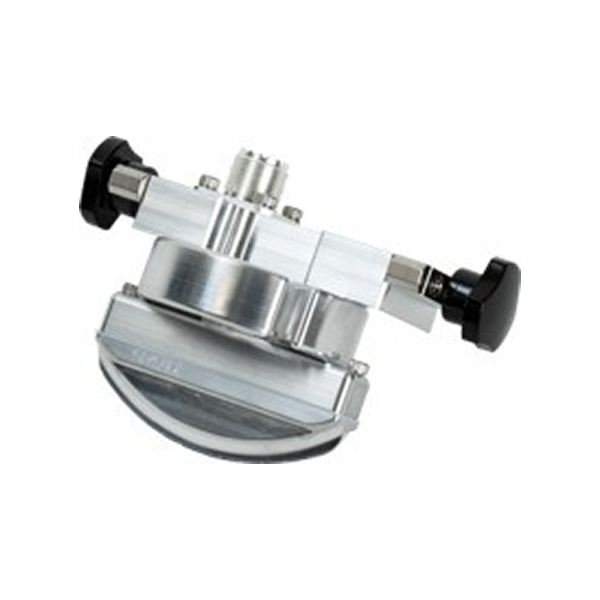

マルチジェットスピナレット
標準ノズルの10倍 - 20倍の効率で紡糸可能
-

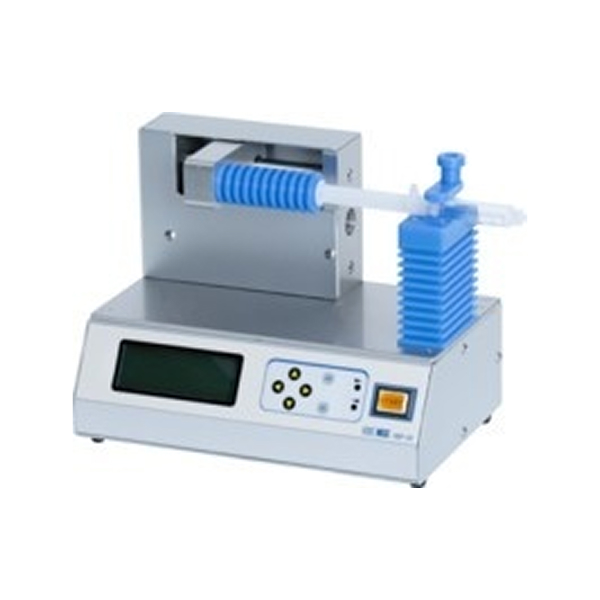

高耐電圧シリンジポンプ
絶縁不良などにより放電が発生しても故障しない外付けポンプ
3 価格表
| メーカー名 | メック |
|---|---|
| 製造元コード | NANON |
| 製品コード | |
| 製品名 | 研究開発用ナノファイバー電界紡糸装置 NANON |
| 容量 | 1台 |
| 希望納入価格(円) | 見積もり |
| 在庫 / 納期目安 | 照会 |
