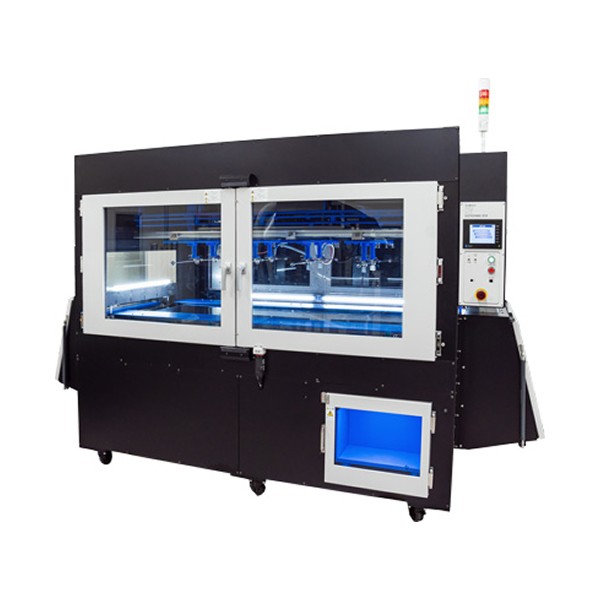

NW-103
1 製品情報
マルチジェットノズルで高速・高均一性の紡糸を実現
NW-103は不織布紡糸に特化した装置で、PVDF、PAN、PVA などのさまざまな材 料を使って繊維径 数十nm〜数μmのファイバーを電界紡糸法により紡糸します。
特徴
- 溶液に応じた穴数のマルチジェットスピナレット (MJS) を4列または6列のレールに配置し、有効幅 600mm の膜を高速で紡糸します。
- 厚い基材やフィルムを、破れることなく搬送することができる高性能コレクターを採用しました。
- コレクター(コンベヤベルト)に -10kVのマイナス高電圧を印加することにより、膜厚100μm以上の不織布を作製することができます。(特許取得済み)
- オペレーションユニット(タッチパネル)で紡糸に関する様々な値を簡単に入力して運転することができます。
- 当システムとRoll-to-Roll ユニット、環境制御機などを組み合わせることで、スタンドアローン機としても、生産機としてもお使い頂くことができます。
- 高圧印加時のインターロック、ドアロック、強化ガラス、瞬時の高電圧ディスチャージ、プレフィルター、非常停止スイッチなどを備え、安全操作に配慮しています。
仕様
| 主な作製物 | 不織布 |
|---|---|
| コレクタ | スチールベルト（コレクタ幅:850mm） |
| スピナレット | マルチジェットスピナレット（MJS） （溶液や条件により穴数、数量、配置を変更） パイプスピナレット |
| ポンプ | ギアポンプ（3台搭載可能） |
| 紡糸距離 | 100 〜 300mm |
| 高圧電源 | 正極性 40kV（3台搭載可能 ） 負極性 -10kV |
| フィードレート | 50〜500 ml / hr ✕ ノズル列数 |
| トラバース | 可動範囲 100mm （±50mm） 揺動速度 0 ~ 100mm / sec |
| コンベア速度 | 20〜10000 mm /min |
| 制御 / 操作 | PLC / タッチパネル |
| 外形寸法 | 2540W ✕ 1690D ✕ 2000H (mm) |
| 重量 | 装置本体 2000kg以下、配電盤 400kg以下 |
3 価格表
| メーカー名 | メック |
|---|---|
| 製造元コード | NW-103 |
| 製品コード | |
| 製品名 | 不織布電界紡糸装置 NW-103 |
| 容量 | 1台 |
| 希望納入価格(円) | 見積もり |
| 在庫 / 納期目安 | 照会 |
